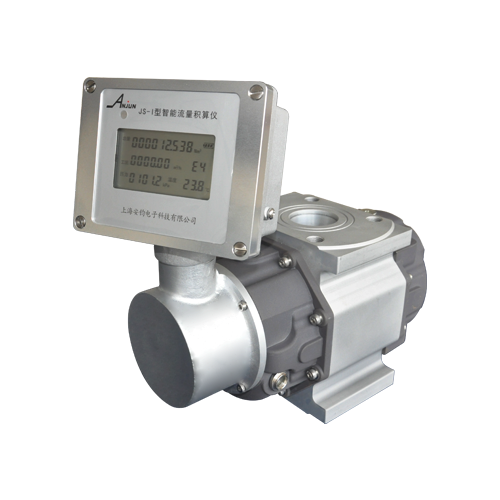

AJY氣體腰輪流量計

掃一掃
用手機查看
AJY智能型氣體腰輪流量計是容積式計量?jì)x表的一種集溫度、壓力、流量檢測功能與一體,并能進行溫度、壓力自動補償的新一代流量計,以其高精度、量程范圍寬、體積小、重量輕、安裝維修方便、使用可靠及耐久的使用壽命等特點,廣泛應用于天然氣、煤制氣、惰性氣體、空氣等氣體的流量計量,是城市燃氣、油田、化工、科學研究等部門理想的流量計量裝置。

產品特點

◆ 精密加工、動平衡和強化處理制造的轉子一致性、對稱性好,保證了良好的重復性和使用壽命。

◆始動流量小、壓力損失小、量程比寬,適用于微流量的測量。

◆ 壓力、溫度傳感器外置方便用戶的維修使用。

◆ 采用進口軸承、靈敏度高、使用壽命長。

◆ 單側注油雙側潤滑的獨特殼體結構,方便注油和觀測,保證兩側軸承的潤滑。

◆  先進的雙電源微功耗技術,整機功耗低,既能憑內電池長期供電運行5年,又可接外電源供電運行。

◆ 大屏幕LCD顯示,顯示的內容豐富清晰。

◆ 流量計帶有脈沖信號輸出,也可根據用戶需要輸出4~20mA標準模擬信號,IC卡定量脈沖信號等多種信號。

◆ 采用RS485接口、MODBUS協議,可通過GPRS/CDMA、internet組成遠程數據采集及監控系統,便于數據的集中采集和實時管理。

◆ 采用flash數據存儲技術,設置參數斷電后可長期保存。

◆ 內部電池低電壓報警,提醒用戶及時更換電池。

◆智能流量積算儀可沿順時針或逆時針?lè )较蚋鬓D動180°,方便在不同方向的數據讀數。

◆智能流量積算儀安裝接線插座方便用戶信號采集處理、計量標定、電源管理。

◆ 意外斷電,自動保存數據,防止數據丟失。

◆ 外供電與流量計主電路隔離,隔離電壓高達1000V。

◆ 可靠的電磁兼容設計。

◆ 本安電路設計適合在有防爆要求的場合使用


1. 使用環境條件

   環境溫度:-25℃~+60℃(本安環境溫度:-30℃~+50℃)

 介質溫度:-30℃~+85℃

 相對濕度:5%~95%

 大氣壓力:70kPa~106kPa

2. 公稱通徑

   DN25~DN100,流量范圍參考AJY氣體腰輪流量計流量測量范圍表。

3. 工作壓力

0.5 MPa 、1.0 MPa 、1.6MPa

4. 量程比

   在標準環境狀態下(P=101.325、T=293.15K),量程比可達90:1

(注:對于一些較小口徑的氣體腰輪流量計,量程比會(huì )縮?。?。

5. 準確度等級

準確度等級

1.0級

1.5級

最大允許誤差

Qmin~0.2Qmax

±2%

±3%

0.2Qmax~ Qmax

±1%

±1.5%

注:Qmin為流量范圍內所能測量到的最小流量,Qmax為流量范圍內所能測量到的最大流量,如有特殊要求也可提供0.5級的流量計

6. 防爆等級

ExiaⅡBT4Ga;防護等級:IP65

7. 殼體材質

鋁合金

8. 電氣性能指標

◆ 供電方式及功耗

◆內部電源:3.6V鋰電池供電,平均功耗小于1mW(兩節鋰電池可用5年以上)。

◆外部電源: DC24V±10%,當接入外電時電路自動切換為由外部電源供電,功耗小于1W。

◆ 輸入信號:

◆ 流量信號:(0~5000)Hz;(脈沖幅度為3V)

◆ 溫度信號:-35℃~+125℃(PT1000鉑電阻,準確度:≤±0.5%)

◆ 壓力信號:0MPa~4MPa(準確度:≤±0.5%)

◆ 輸出信號:

◆機械脈沖信號:由前置放大器放大、整形后輸出的流量脈沖信號(未經修正,供流量計檢定用)。

◆4mA~20mA標準電流:電流模擬量可對應流量計的流量、壓力或溫度(可選)。

◆ 定量脈沖信號:0.1m3、1m3 或10m3對應一個脈沖,OC門輸出。(可供IC卡控制器用)

◆電池欠壓報警信號:平時為高電平,電池欠壓報警時為低電平,OC門輸出。

◆ 電池電量過低關閥信號:平時為高電平,動作時為低電平,OC門輸出。

◆ 流量/壓力報警信號:當瞬時流量/壓力低于或高于設定值時輸出低電平,平時為高電平。

◆ RS485通訊

◆ RS485(通訊速率:2400bps、4800bps、9600bps;通訊方式:半雙工、8位數據位、1位停止位、無奇偶校驗)

◆MODBUS RTU協議

◆ 電氣防護

◆內電源雙隔離:DC24V供電端與機殼及內部處理電路隔離,可承受DC500V一分鐘沖擊。

◆DC24V供電端抗±500V、 10ms的強干擾沖擊。RS485通訊與DC24V供電端及機殼隔離,可承受DC500V一分鐘沖擊。

◆DC3.6V供電端有防防接反保護。

◆ RS-485通訊口具有瞬變電壓抑制功能,防雷擊、抗靜電放電沖擊,滿足和超過EIARS-485和ISD/IEC8482:1993(E)標準;靜電放電電壓:所有總線引腳8000V(3A級),所有引腳1200V(3B級)。

◆ 二線制電流回路可抗500V,10ms強干擾沖擊。
